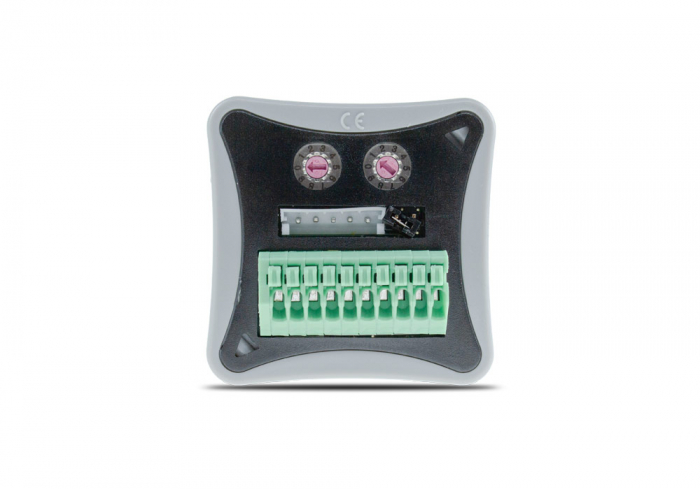

Modul COOKIE cu LED feedback și intrare PT100, Teletask TDS12135

„TDS12135 este o interfață de intrare digitală compactă, cu patru intrări de contact fără tensiune și patru ieșiri pentru LED-uri de feedback.
În plus, există, de asemenea, o intrare analogică PT100 pentru măsurarea temperaturii în încăpere (sau orice alta) adecvată. Cele patru intrări pot fi utilizate pentru a conecta butoane mecanice standard sau orice alt contact fără tensiune, cum ar fi contactul pentru ușă sau fereastră, etc.
TDS12135 este deosebit de util atunci când butoanele conectate (personalizate) din panou au un LED încorporat și eventual și o deschidere pentru montarea unui senzor de temperatură a camerei PT100. Interfața este suficient de mică pentru a fi încorporată în spatele oricărui tip de cutie de perete.
TDS12135 poate fi conectat la TELETASK AUTOBUS cu setul de conectori furnizat
LED-ul de feedback va fi aprins când funcția PROSOFT configurată este ON (adevărat) și OFF când nu (fals)
Specificaţii
Referință de comandă TDS12135
Dimensiuni 42 W x 42 H x 16 D (mm)
Alimentare prin AUTOBUS - 12V (min. 9V)
Montare într-o cutie de perete sau altă cutie de joncțiune standard
Aplicație numai pentru interior
PT100 versiune cu 2 fire; max 20 cm fir.
Pentru distanțe mai mari, utilizați în schimb TDS12301, în combinație cu un senzor PT100 cu 3 fire
LED-uri de curent scăzut 4x, max. 2m fire
Butoane 4x, max. 2m fire
"
