Oximia - lampa evacuare in montaj aplicat cu suport de tip L.

In aceasta varianta de fixare a lampii doar una din cele 2 fete cu pictograme va ramane vizibila publicului pentru indicarea rutei de evacuare.


Pasul 1 – desfaceti suruburile din laterala lampii.
Pasul 2 – indepartati rama de fixare din tavan.

Pasul 3 – utilizand suruburile cu piulita atasati suportul de fixare tip L de rama de fixare ca in imaginea alaturata.

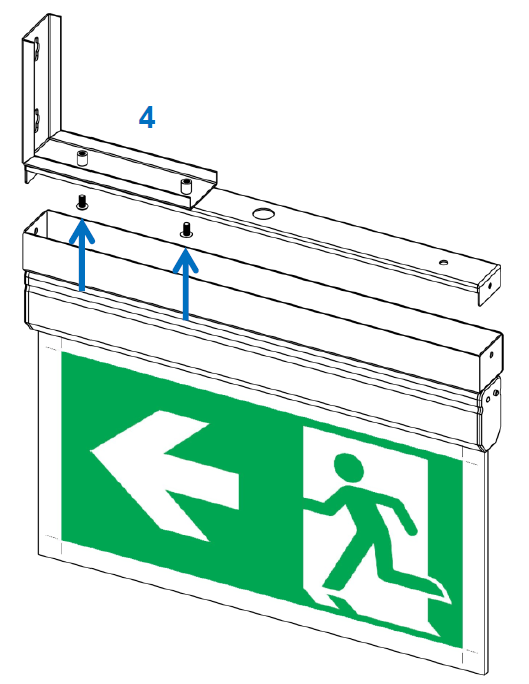

Pasul 4 – atasati lampii suportul de fixare tip L cu rama de fixare din tavan.
Pasul 5 – infiletati suruburile din laterala lampii.



Oximia - lampa evacuare in montaj aplicat cu suport de tip steag.

In aceasta varianta de fixare a lampii ambele fete cu pictograme vor ramane vizibile publicului pentru indicarea rutei de evacuare.

Important: suportul tip steag ar trebui montat in capatul opus butonului de test si martorului led.
Pasul 1 – desfaceti suruburile din laterala lampii.
Pasul 2 – indepartati rama de fixare din tavan.

Pasul 3 – realizati gaurile cu diametrul de 4.5mm ca in imagine.

Pasul 4 – folosind suruburile atasati suportul tip steag de rama de fixare din tavan.

Pasul 5 – atasati lampii suportul de fixare tip steag cu rama de fixare din tavan.
Pasul 6 – infiletati suruburile din laterala lampii.



Orion - lampa evacuare in montaj incastrat.

In aceasta varianta de fixare a lampii ambele fete cu pictograme vor ramane vizibile publicului pentru indicarea rutei de evacuare.

Pasul 1 – decupati tavanul fals la dimensiunile exterioare ale suportului incastrat.
Pasul 2 - fixati lampa Orion cu suruburi si piulite de suportul incastrat in cele 2 orificii de fixare.
Pasul 3 - fixati suportul incastrat cu lampa atasata lui in tavanul fals cu ajutorul clemelor tip arc.
